昆山UG电极拆

步骤：

1.先在UG的Application-Assemblies打开，或Ctrl+Alt+W组合将其打开组立；

2.调入需要拆解的模仁零件根据图纸的零点基准确立好，做好基准线，及标示好基准角；

3.新建一个模仁名后缀-E的文件名，如（TY3001M001的电极拆解组立档就为TY3001-M001E）

4.Assemblies-Components—Add Existing，将出现一对话框，指的是加入一个己存在的文件作为组立档的一部分，出现的对话框点击Choose Part File选择你所要电极拆解的文件名，OK后—OK确认好，工件Part零点与组立零点的相对值（一般三轴都为零）；

5.确认好模仁的哪些部位需要放电加工，在需要放电加t的部位，点击Insert一From Feature —Block，出现对话框，对话框有三种建立方块的方法，分别是：

A确认方块右下角点坐标，及X、Y、Z轴的高度；

B确立在两对角点及Z轴的高度确定方块大小；

C确立好Z轴较低较高两对角点的坐标确立方块大小。

6.当方块建得不足够大时，点击Insert一Feature-Operation一Offset Face将方块长到与所要放电的部位相同大小（或稍大一点）；

7.点击Insert一Feature-Operation一Subtract先选择刚建好的方块，再选择模仁做布尔运算一直确认OK后，将相减出一块材料；

8.通过Insert一Fenture Operation一Trim先选择刚相减出来的那块材料，确认好后，通过定义平面define-Plane将多余的部分剪除掉，注意：出现后箭头所指方向是料的去除方向，Insert一Fenture-Operation一Split Body操作与上面相同，不同的就是己操作完后是断开面不是剪除；

9.假若e有多余的面也可以通过Offset Face去除，去除不了的Insert—Feature Operation—Simplify简化操作，先选择好需要简化实体上的一个不动的面，（指的是简化后不动）按中键确认，再确认，在需要简化特征的根部选择一个封闭的边界，按Apply完成操作；

10.因要考eNC清角及测量的方便性，所以拉伸出一直壁出来，原则上在放电区域较高点，向上0.5mm后即又拉伸出一直壁，在满足端刀清角的情况下，尽可能的短。方法：在0.50mm上吸出面；吸面方法，Insert—Form Feature—Extract，选择第二项吸面，点击第三个按钮General B-Surface选择吸出的面即可；

11.将吸出的面进行拉伸，Insert一Form Feature一Tnicken Sheet跳出对话框，选择刚吸出的面，输入First Offset的值即可；

12.用与步骤与同样的方法在Offset的实体上做出合适大小的方料，砍出基准角，Insert—Feature Operation—Chamfer，选择Single Offset—选择要倒基准角所在的棱线，确认好，输入C角值OK即可；

13.用Split Body和Offset Face组后将基准对刀做出来；

14.用Insert一Feature Operation一Unite选中电极、拉伸部分、底座，确认好后，一个电极就拆解OK了；

15.Assmbies一Components一Create New-选中拆好的电极，输入名称（取名原则：在模仁零件后加E01……等即可），一直确认到较后，一个电极就拆解OK了。

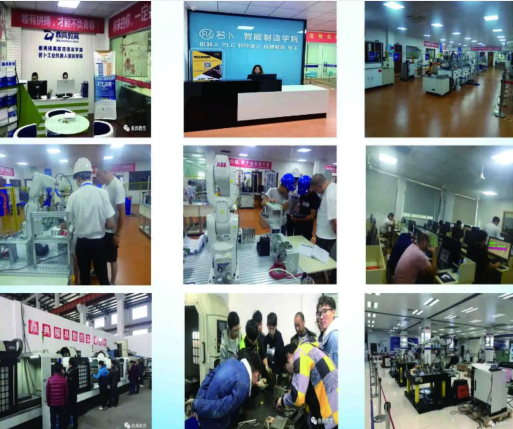

学院简介
